TRIKDIS comunicador + Central de alarma DSC – Guía de instalación breve

Guía de instalación breve para conectar una central de alarma DSC con un comunicador TRIKDIS y configurar la aplicación Protegus 2.

  • 10 min de lectura
  • 19.01.2024
TRIKDIS comunicador + Central de alarma DSC – Guía de instalación breve

La siguiente guía de instalación ayuda a instalar los comunicadores inteligentes TRIKDIS E16, G16, GT, GT+, GET. Describe paso a paso las operaciones a realizar para las centrales de alarma DSC compatibles.

La guía ayuda principalmente a crear la central de alarma en la aplicación gratuita Protegus 2. Los eventos del sistema de alarma se vuelven visibles en la app y, en muchos casos, también es posible controlar la alarma (activar/desactivar).

¡Atención!

La electricidad puede ser peligrosa y causar lesiones personales o la MUERTE, así como otras pérdidas económicas o daños si no se utiliza o instala correctamente.

La instalación implica trabajar con equipos eléctricos y debe realizarse de conformidad con la normativa vigente.

La validación de la garantía requiere que el dispositivo sea instalado por una persona cualificada siguiendo la normativa de instalación de equipos eléctricos y cumpliendo la normativa vigente para el funcionamiento seguro de equipos eléctricos.

¿Para qué central de alarma DSC es válida esta guía?

La descripción solo se aplica a las centrales de alarma DSC que se encuentran en la siguiente tabla.

Centrales de alarma conectables mediante bus de datos o puerto serie – GT, GT+, GET

El Trikdis GT, GT+, GET son compatibles con todas las centrales de alarma indicadas abajo . La principal ventaja de estos módulos de comunicación especializados de Trikdis es que los eventos se transmiten a través del bus de datos o el puerto serie.

Las centrales de alarma de esta lista reciben los eventos a través del puerto serie / bus de datos y pueden controlarse (armado / desarmado) sin cableado adicional.
PARADOX
Puerto serie
Spectra SP4000, SP5500, SP5500+*, SP6000, SP6000+*, SP7000, SP7000+*, SP65
Magellan MG5000, MG5050, MG5050+*, MG5050E, MG5075
DIGIPLEX EVO192*, EVOHD*, EVOHD+ (*Fw. über 7.50)
Para el control directo, el firmware de las centrales PARADOX debe ser al menos la versión V.4.
* El puerto serie en las centrales nuevas marcadas está bloqueado de fábrica. El puerto debe activarse antes de poder comunicarse con un dispositivo externo.
DSC
Bus de datos
PC585, PC1404, PC1565, PC1616, PC1832, PC1864
Interlogix
Bus de datos
NetworX (Caddx) NX-4v2, NX-6v2, NX-8v2, NX-8e
Texecom
Puerto serie
Premier 24, 48, 88, 168, 640
Premier Elite 12, 24, 48, 64, 88, 168, 640
Honeywell
Bus de datos
Ademco Vista-15, Ademco Vista-20, Ademco Vista-48

Las centrales de alarma de esta lista reciben los eventos a través del puerto serie / bus de datos, pero para el control es necesario realizar y programar una conexión de contacto de llave (keyswitch).
PARADOX
Puerto serie
Spectra 1727, 1728, 1738
ESPRIT E55
DIGIPLEX EVO48
DSC
Bus de datos
PC5020
Innerrange
Bus de datos
Inception, Integriti


Centrales de alarma conectables mediante bus de datos o puerto serie – E16, G16

El Trikdis E16, G16 son compatibles con todas las centrales de alarma indicadas abajo . La principal ventaja de estos módulos de comunicación especializados de Trikdis es que los eventos se transmiten a través del bus de datos o el puerto serie.

Las centrales de alarma de esta lista reciben los eventos a través del puerto serie / bus de datos y pueden controlarse (armado / desarmado) sin cableado adicional.
PARADOX
Puerto serie
Spectra SP4000, SP5500, SP5500+*, SP6000, SP6000+*, SP7000, SP7000+*, SP65
Magellan MG5000, MG5050, MG5050+*, MG5075
DIGIPLEX EVO192*, EVOHD*, EVOHD+ (*Fw. über 7.50)
Para el control directo, el firmware de las centrales PARADOX debe ser al menos la versión V.4.
* El puerto serie en las centrales nuevas marcadas está bloqueado de fábrica. El puerto debe activarse antes de poder comunicarse con un dispositivo externo.
DSC
Bus de datos
PC585, PC1565, PC1616, PC1832, PC1864
Interlogix
Bus de datos
NetworX (Caddx) NX-4v2, NX-6v2, NX-8v2, NX-8e
Texecom
Puerto serie
Premier 24, 48, 88, 168, 640
Premier Elite 12, 24, 48, 64, 88, 168, 640
Honeywell
Bus de datos
Ademco Vista-15, Ademco Vista-20, Ademco Vista-48

Las centrales de alarma de esta lista reciben los eventos a través del puerto serie / bus de datos, pero para el control es necesario realizar y programar una conexión de contacto de llave (keyswitch).
PARADOX
Puerto serie
Spectra 1727, 1728, 1738
Magellan MG5050E
ESPRIT E55, 728ULT, 738ULT
DIGIPLEX EVO48
DSC
Bus de datos
PC1404, PC5020
Texecom
Puerto serie
Premier 412, 816, 832, 832+
Innerrange
Bus de datos
Inception, Integriti
Crow
Bus de datos
Runner 4/8, 8/16

DSC Power Series NEO

¿Los comunicadores especiales Trikdis son compatibles con la familia DSC Power Series NEO?

¡NO! Utiliza los comunicadores universales E16T, G16T, GT, GT+, GET con conexión de línea telefónica (TIP RING).

Lee los detalles: DSC Power Series NEO y comunicadores Trikdis: Compatibilidad y soluciones

¿No encuentras tu sistema en la lista?

Los comunicadores universales E16T, G16T, GT, GT+, GET son compatibles con cualquier central de alarma mediante conexión TIP RING.

Trikdis E16T Ethernet okos átjelző Trikdis G16T GSM / IP okos átjelző Trikdis GT okos átjelző Trikdis GTplus okos átjelző Trikdis GET okos átjelző

La guía consta de los siguientes capítulos:

  1. Cableado entre la central de alarma DSC y el comunicador
  2. Programación del comunicador TRIKDIS
  3. Inicio del comunicador TRIKDIS
  4. Creación del sistema en la aplicación Protegus 2

Cableado entre la central de alarma DSC y el comunicador

¡Advertencia!

Está prohibido realizar el cableado en un dispositivo bajo tensión. Antes de comenzar el trabajo, desconecte la alimentación (incluidas las baterías de respaldo).
Bloque de terminales desmontable

Bloque de terminales desmontable

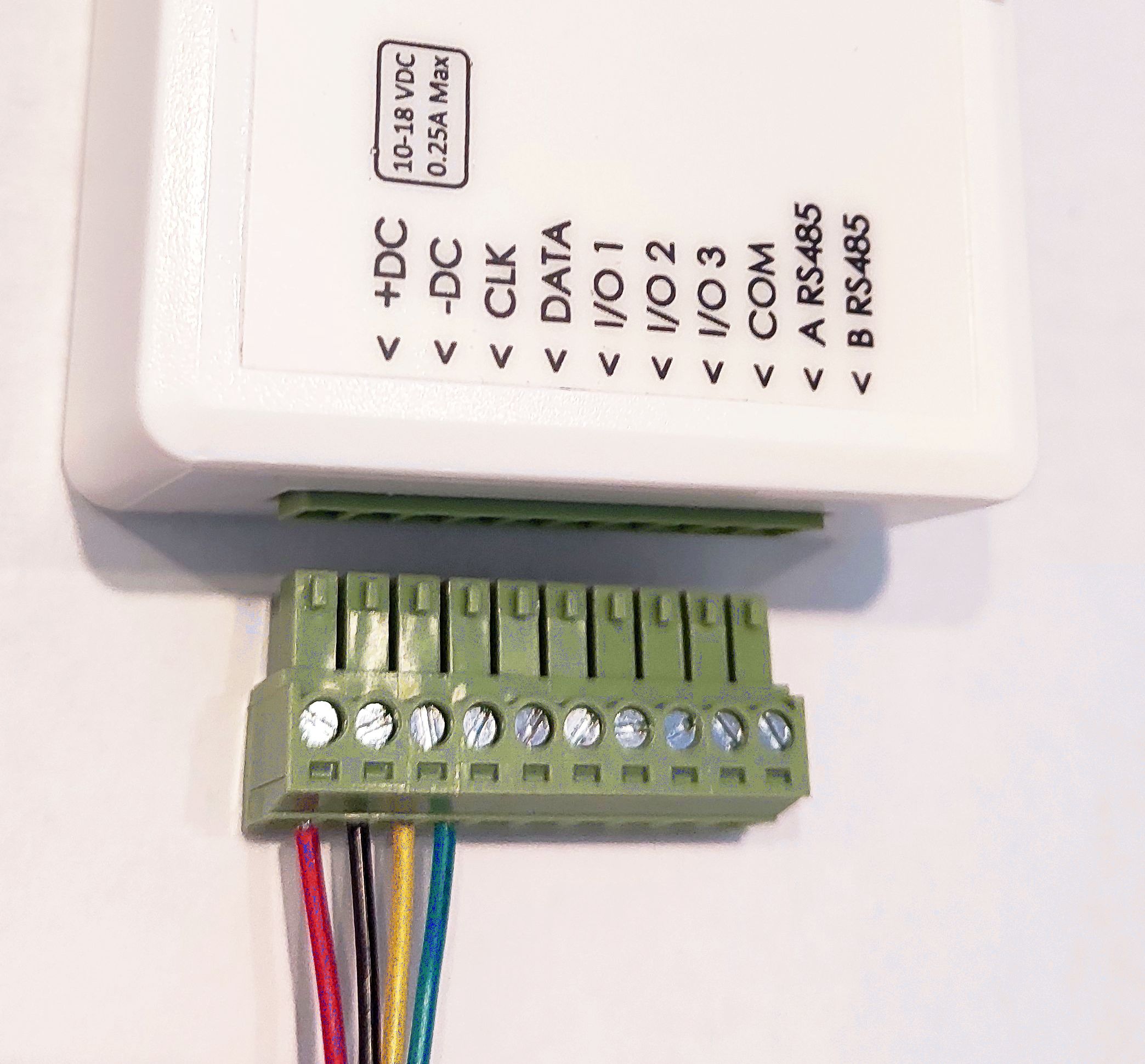

En muchos casos, es muy útil que el bloque de terminales de la parte inferior del dispositivo se pueda extraer:

  • Permite apagar o reiniciar el dispositivo con un solo movimiento.
  • Cableado más fácil y cómodo.
  • El dispositivo Trikdis se puede llevar al ordenador para programarlo con un cable USB.

Para conectar la central DSC y el comunicador TRIKDIS, necesitará al menos un cable de alarma de cuatro conductores. El cableado debe realizarse como se muestra en la tabla siguiente.

TRIKDIS communicator DSC alarm system control panel Typical wire color coding
+DC AUX+ Red
-DC AUX- Black
Clk YEL Yellow
Data GREEN Green

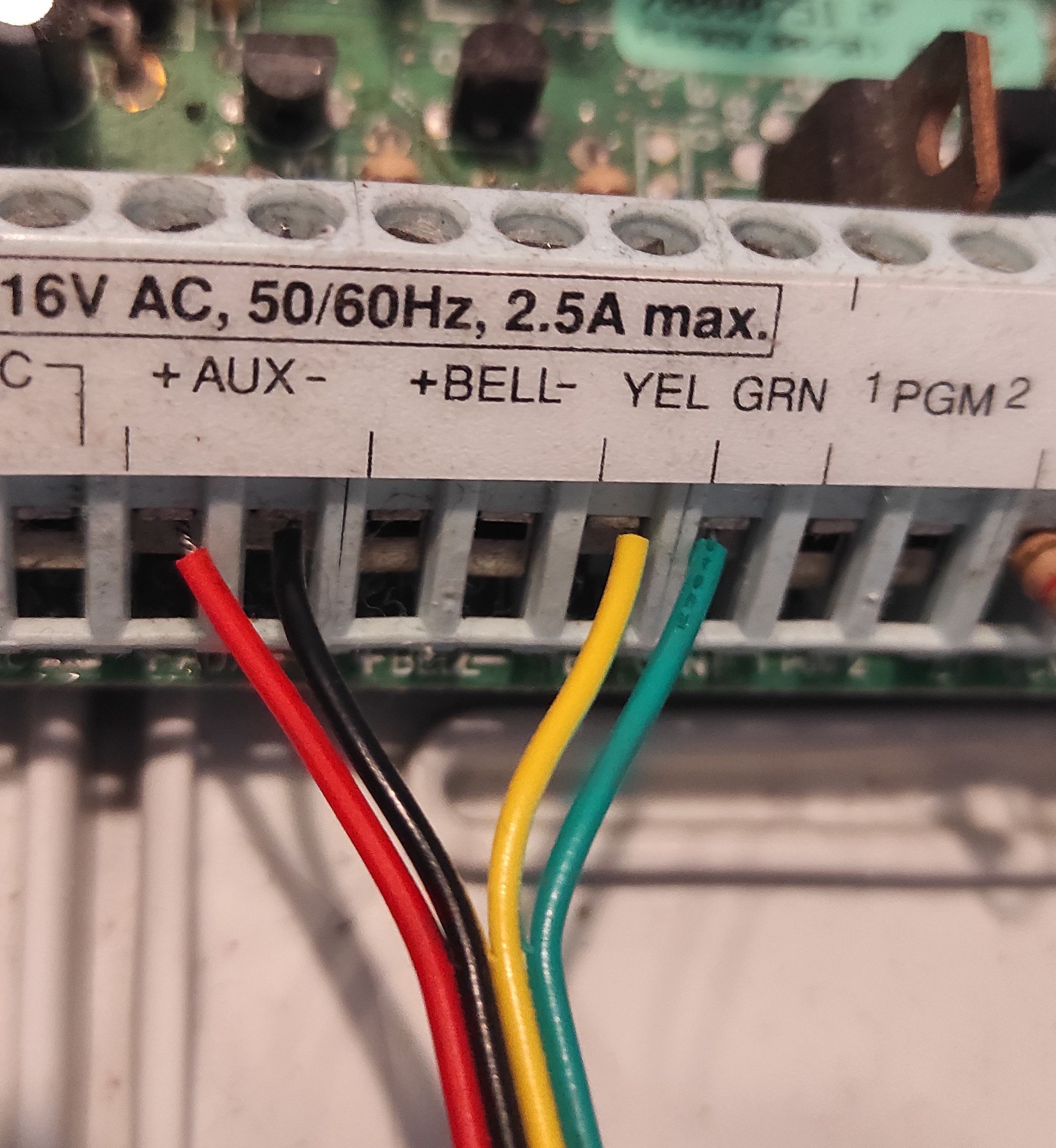

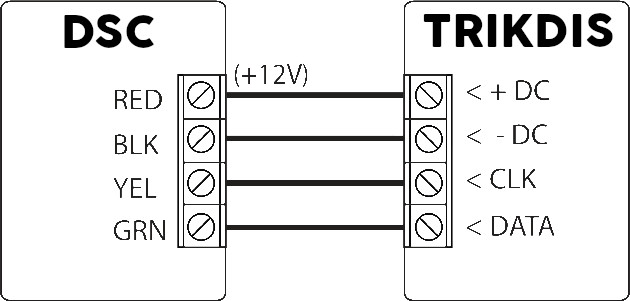

DSC data bus wiring diagram
DSC data bus wiring diagram

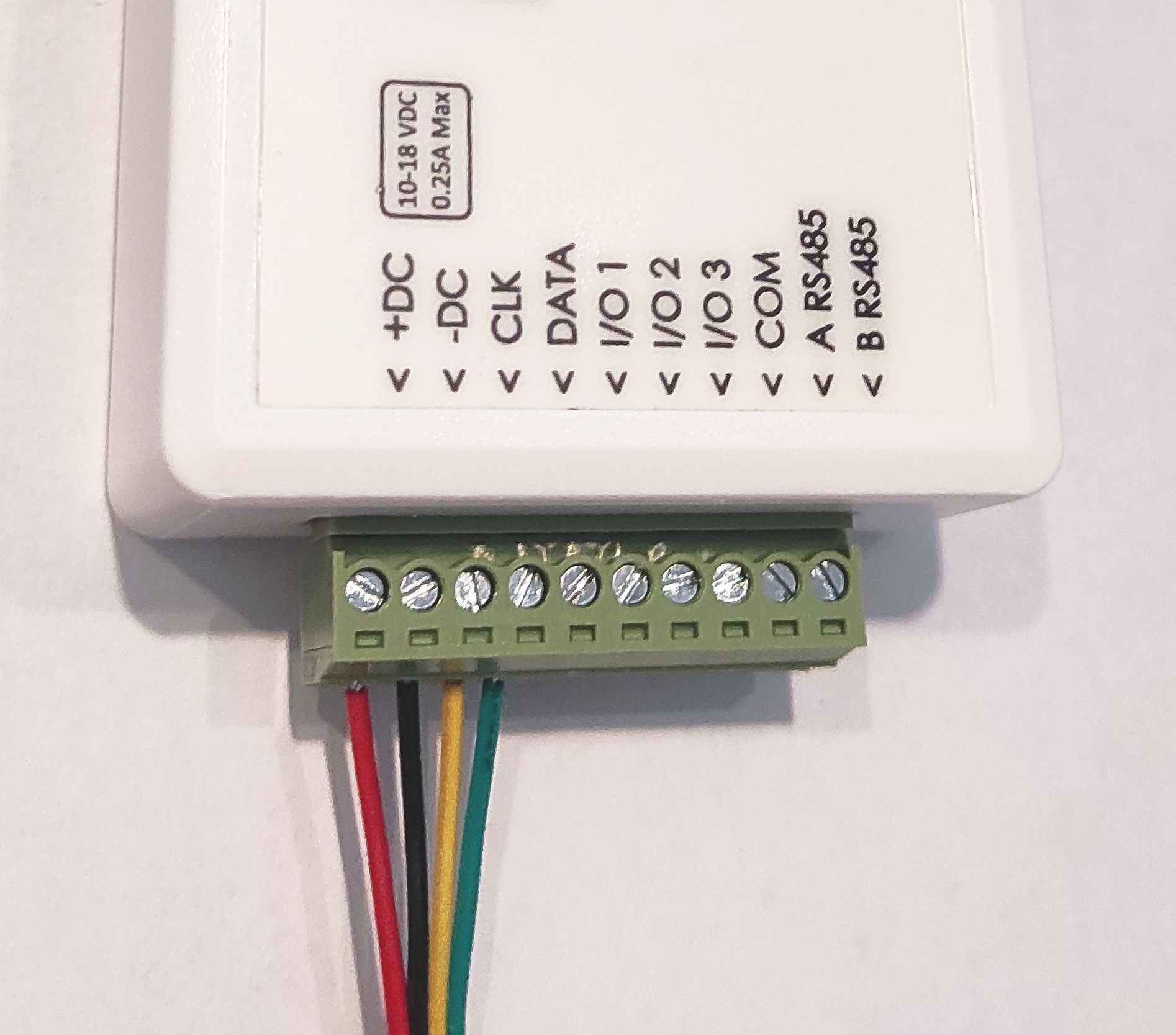

Connection of DSC and Trikdis device via data bus

Wiring of DSC via data bus Wiring of Trikdis device via data bus

Programación del comunicador TRIKDIS

 Todos los dispositivos Trikdis se pueden programar con un software común. El software se llama TrikdisConfig y se puede descargar del sitio web del fabricante.

Tras la descarga, instale el programa. Si al iniciar TrikdisConfig hay una nueva versión disponible, descargue e instale la actualización recomendada.

  1. Conecte el ordenador y el comunicador TRIKDIS con un cable mini-USB. (Para el GET, se necesita un cable USB-C)
  2. Lea la configuración del dispositivo.
  3.  Si en cualquier momento al conectar el USB el programa indica que hay una nueva versión de firmware disponible para el dispositivo Trikdis, acepte la actualización e instálela.

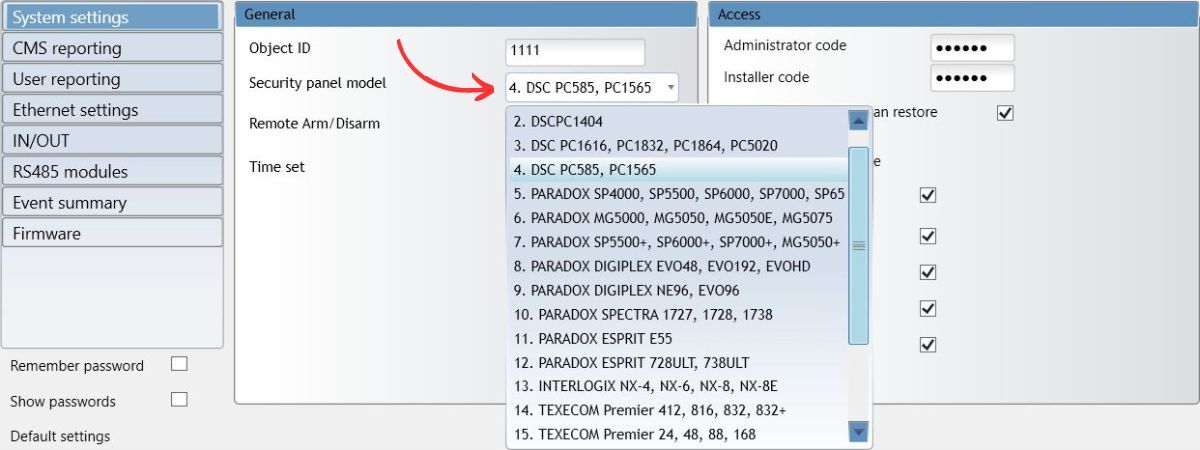

  4. En Ajustes del sistema > pestaña General, seleccione en el menú desplegable el tipo de central de alarma que corresponda a la central conectada al comunicador TRIKDIS.
  5. Seleccione el modelo de central de alarma

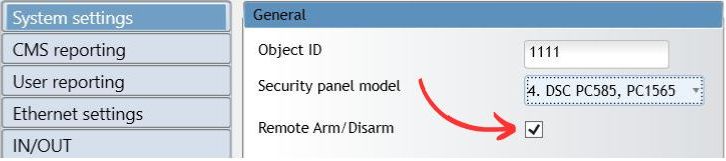

  6. El control directo (armado / desarmado remoto) solo puede activarse si la central seleccionada admite esta función (resaltada en rojo en la lista anterior).
  7. Active el control directo

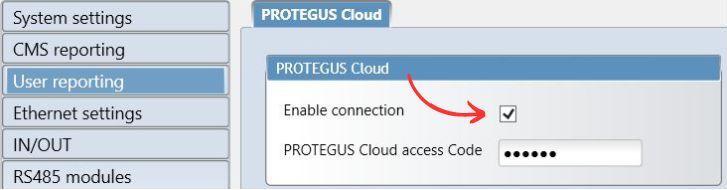

  8. En la pestaña Informes de usuario, active la conexión y elija una contraseña de conexión numérica de seis dígitos.
  9. Active los informes de usuario
  10. Realice los ajustes necesarios para el acceso a Internet
    • Los ajustes Ethernet solo son necesarios si el dispositivo de red (p. ej., el router) no asigna automáticamente una dirección IP.

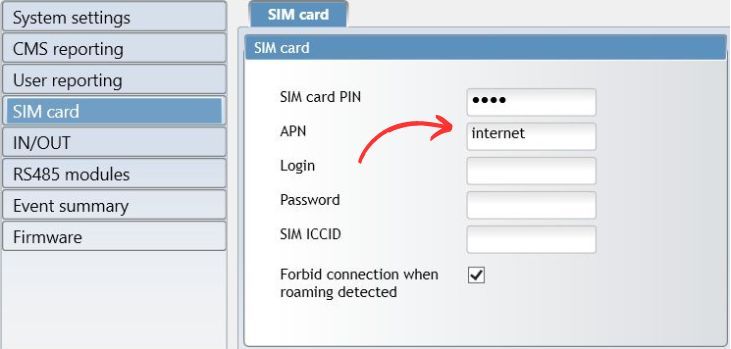

    • En los dispositivos con tarjeta SIM, la conexión de datos requiere el ajuste correcto del APN.
    • Se recomienda desactivar el uso del código PIN en un teléfono antes de insertar la tarjeta SIM en el dispositivo TRIKDIS. Si aun así desea utilizar el código PIN, asegúrese de introducirlo.
    Ajustes de APN y PIN
  11. Escriba la configuración en el dispositivo.
  12. Una vez escrita correctamente, puede desconectar el cable USB del dispositivo TRIKDIS.

Inicio del comunicador TRIKDIS

  1. Para comunicadores con tarjeta SIM, inserte la tarjeta SIM en el dispositivo antes de iniciarlo.
  2. Para dispositivos con Ethernet, puede conectar el cable Ethernet antes o después del inicio.
  3. Para el inicio, desconecte el cable USB y conecte el puente extraído.

Puede continuar con el siguiente capítulo cuando el dispositivo se inicie correctamente y no indique ningún error.

  • El LED de alimentación es verde
  • El LED de avería no parpadea en rojo
  • El LED de red es verde (si parpadea en amarillo, está bien)
  • Si el LED de datos no se apaga, significa que el dispositivo no puede enviar algún evento. Indica un error de conexión a Internet / datos.

Creación del sistema en la aplicación Protegus 2

  1. Descarga la aplicación Protegus 2 en tu teléfono o ábrela en un navegador
  2. Protegus 2
    Protegus 2 at Play store
    Protegus 2 at App store
    Protegus 2 app in any browser
  3. Registra una cuenta si aún no lo has hecho.
  4. Inicia sesión en tu cuenta.
  5. En la página principal, pulsa el botón "+" para crear un sistema
  6. Añadir nuevo sistema

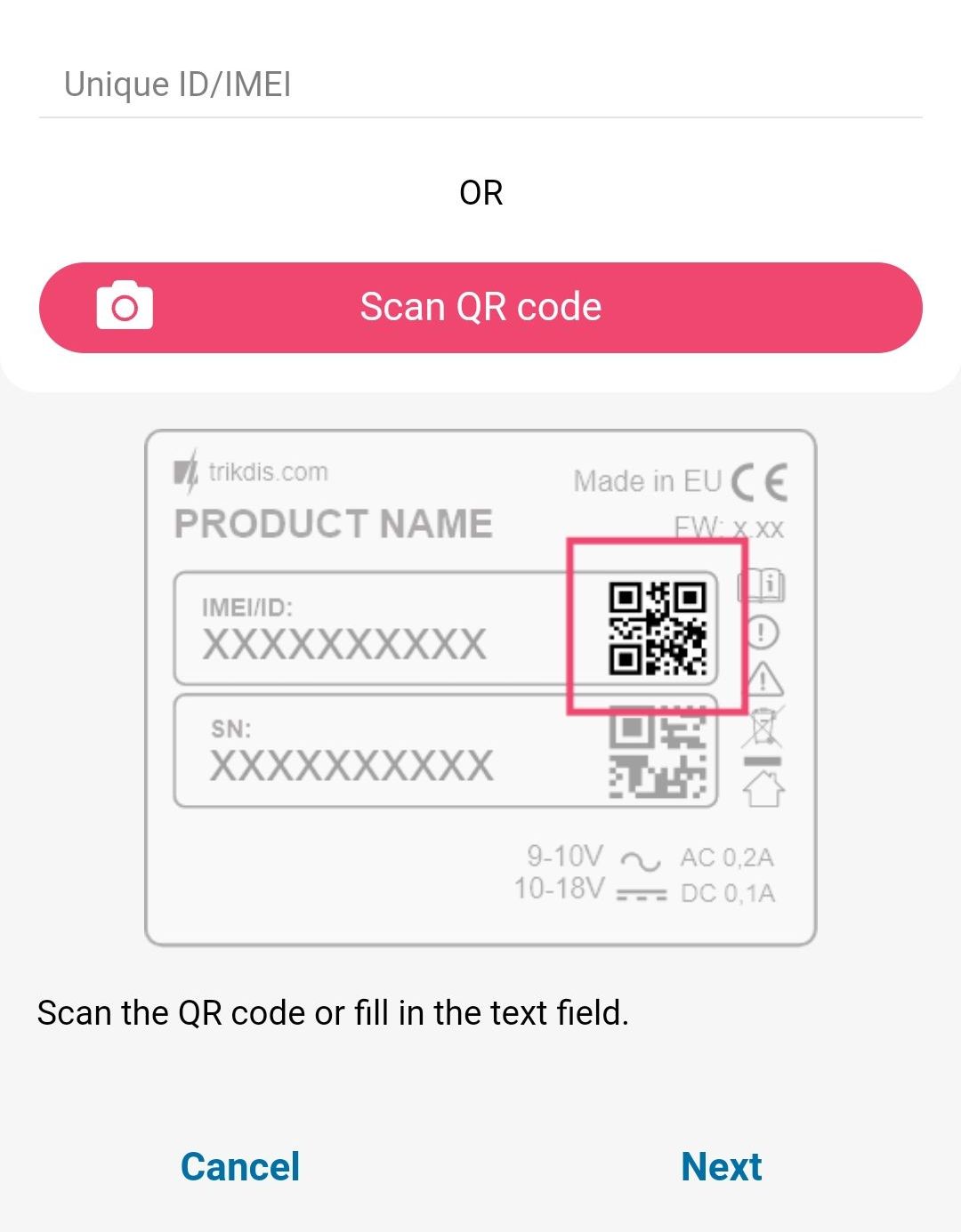

  7. Introduce el identificador único del dispositivo TRIKDIS (también puedes escanear el código de barras o el código QR con la cámara del teléfono), que encontrarás
    • En la etiqueta adhesiva del dispositivo
    • En la caja de cartón del dispositivo
    • En la esquina inferior izquierda de TrikdisConfig (en un formato que se puede seleccionar y copiar)
  8. Introduce el identificador único del dispositivo

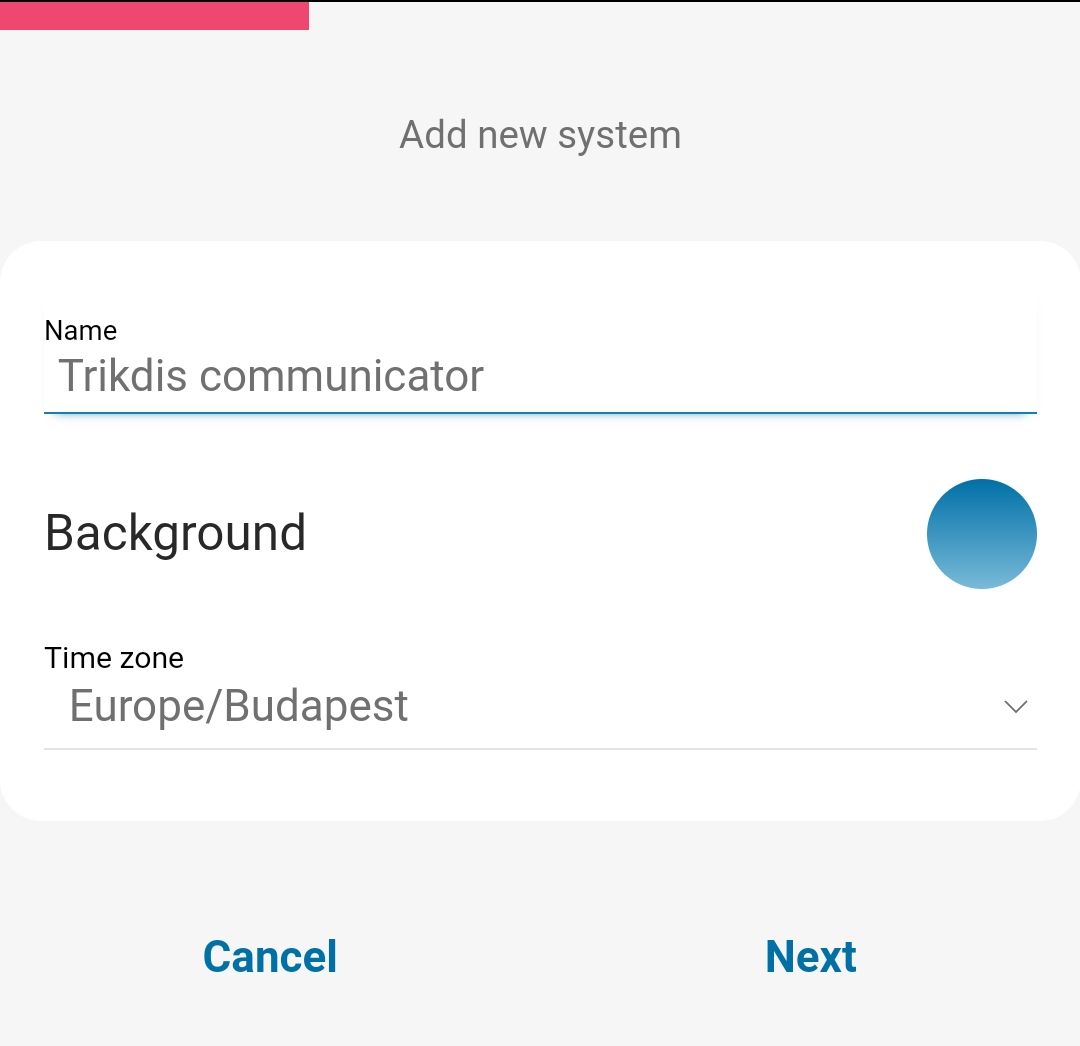

  9. Introduce el nombre del sistema y selecciona una zona horaria
  10. Nombre y zona horaria

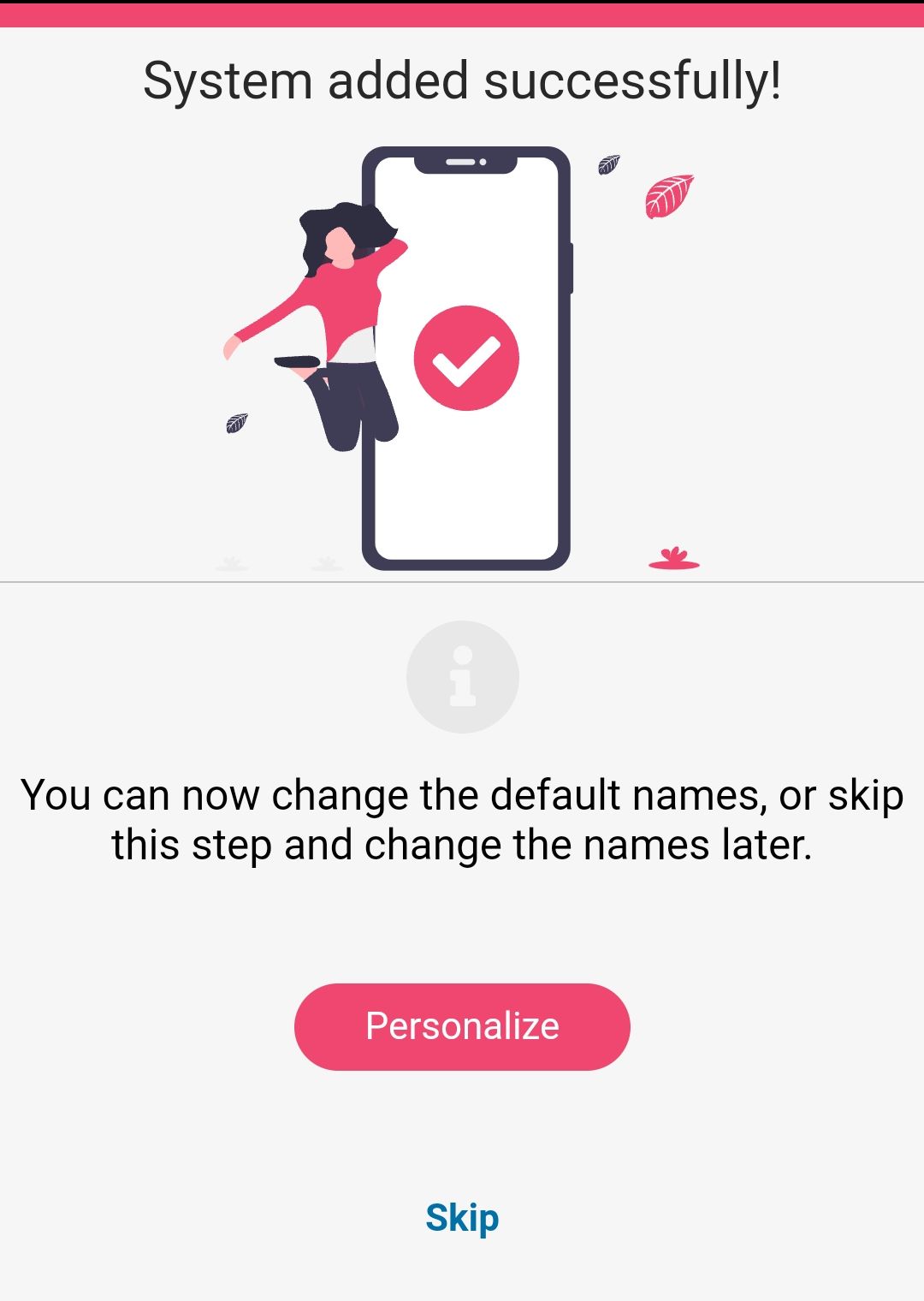

  11. Tu sistema ya está creado; en el siguiente paso puedes poner nombre a las particiones y zonas, aunque también puedes hacerlo más adelante en cualquier momento.
  12. El sistema está listo

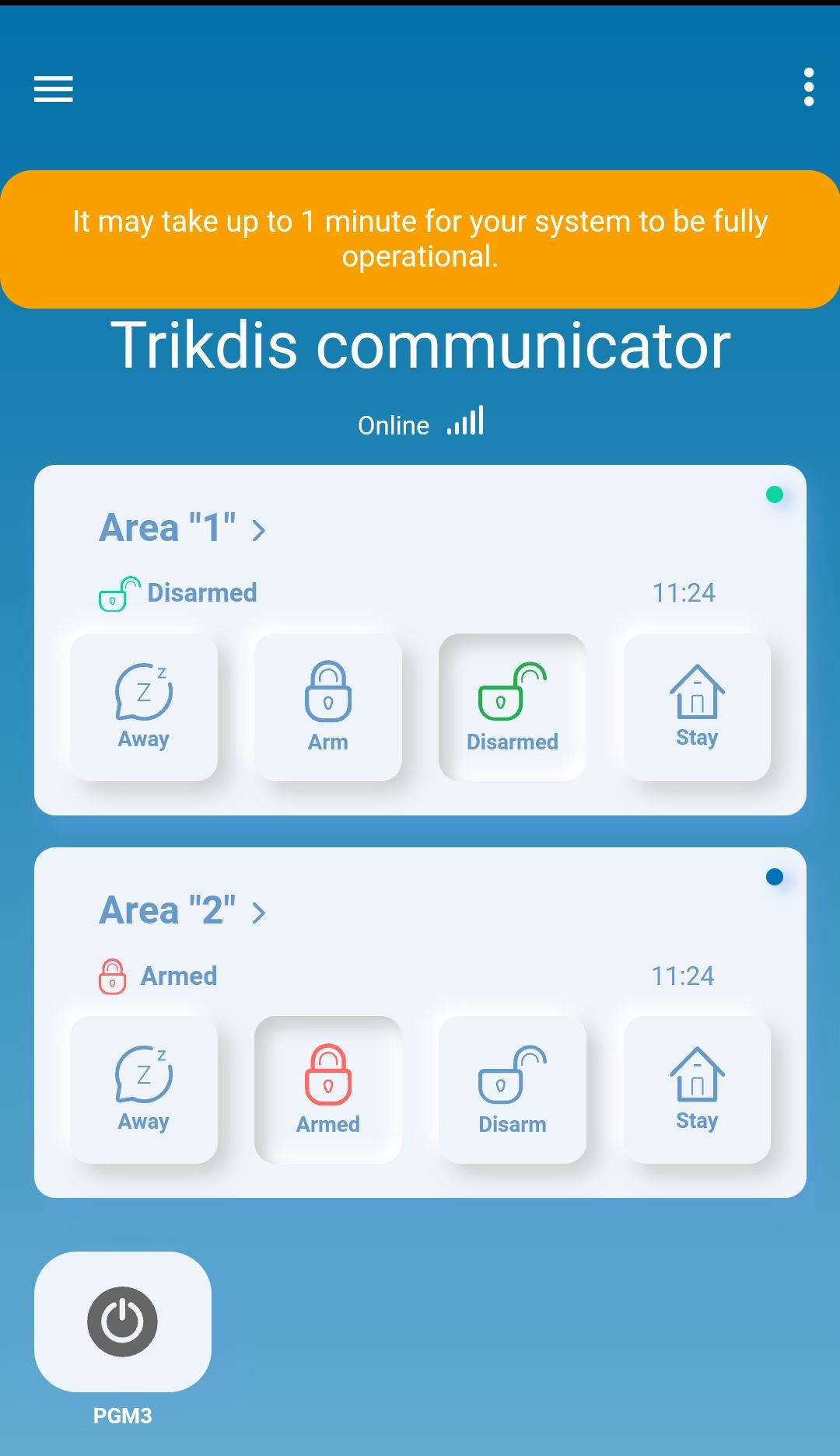

  13. En el último paso aparecerá la pantalla de inicio de tu sistema. Espera a que desaparezca la franja amarilla y tu sistema estará listo.
  14. Espera a que desaparezca la franja amarilla
